Hệ thống PCCC nhà xưởng bao gồm những gì – Tiêu chuẩn áp dụng

Hệ thống phòng cháy chữa cháy nhà xưởng đóng vai trò quan trọng trong việc bảo vệ tính mạng con người, tài sản và duy trì hoạt động sản xuất ổn định. Bài viết dưới đây của TDI Cons sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, tiêu chuẩn thiết kế và những lưu ý khi triển khai hệ thống PCCC nhà xưởng.

Hệ thống PCCC nhà xưởng là gì?

Hệ thống PCCC nhà xưởng là tập hợp các thiết bị, giải pháp kỹ thuật và công nghệ được thiết kế nhằm phát hiện sớm, cảnh báo, khống chế và dập tắt đám cháy khi có sự cố xảy ra. Đây là hạng mục bắt buộc trong các nhà máy, nhà xưởng sản xuất, giúp bảo vệ tính mạng người lao động, tài sản, máy móc, dây chuyền sản xuất và đảm bảo hoạt động sản xuất kinh doanh diễn ra an toàn, liên tục.

Bên cạnh việc đảm bảo khả năng chữa cháy hiệu quả, hệ thống PCCC nhà xưởng còn phải được thiết kế, thi công và nghiệm thu theo đúng các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành. Đây là điều kiện bắt buộc để công trình được cơ quan chức năng thẩm duyệt, đưa vào vận hành hợp pháp và đảm bảo an toàn trong suốt quá trình sử dụng.

Các thành phần chính trong hệ thống PCCC nhà xưởng

Một hệ thống PCCC nhà xưởng hoạt động hiệu quả là sự kết hợp đồng bộ của nhiều thiết bị và giải pháp kỹ thuật. Mỗi thành phần đảm nhận một chức năng riêng, từ phát hiện nguy cơ cháy, cảnh báo, chữa cháy đến hỗ trợ thoát nạn, góp phần hạn chế thiệt hại về người và tài sản khi xảy ra hỏa hoạn.

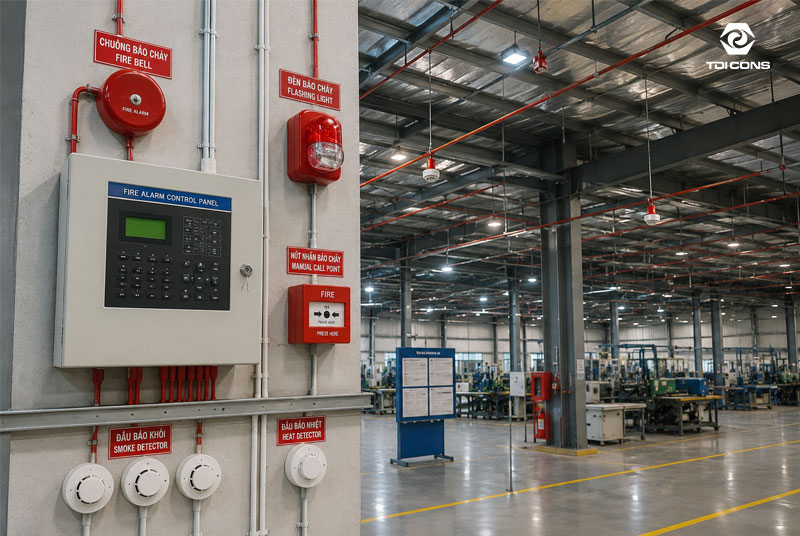

Hệ thống báo cháy tự động

Hệ thống báo cháy là “tai mắt” của toàn bộ hệ thống PCCC, có nhiệm vụ phát hiện sớm dấu hiệu cháy và phát tín hiệu cảnh báo. Thành phần chính gồm:

• Đầu báo khói, đầu báo nhiệt hoặc đầu báo lửa.
• Tủ trung tâm báo cháy.
• Chuông báo cháy, còi báo động và đèn báo cháy.
• Nút nhấn khẩn cấp.

Khi cảm biến phát hiện khói hoặc nhiệt độ vượt ngưỡng cho phép, tín hiệu sẽ được truyền về tủ trung tâm để kích hoạt hệ thống cảnh báo, giúp người lao động nhanh chóng sơ tán và triển khai các biện pháp xử lý ban đầu.

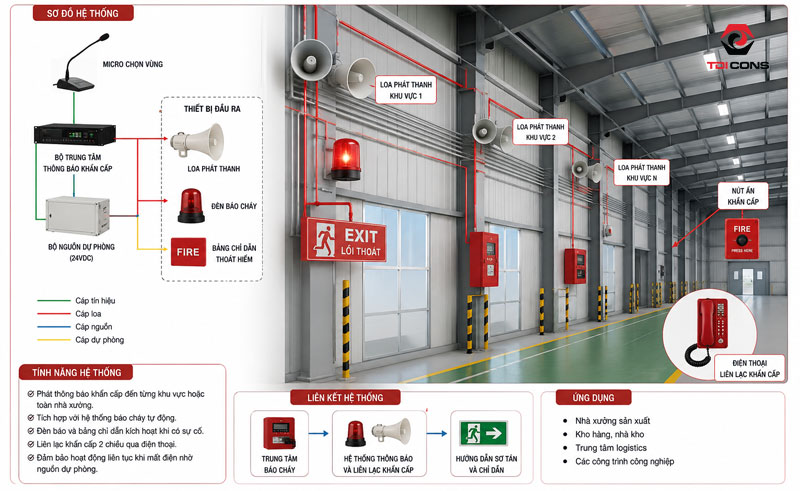

Hệ thống thông báo và liên lạc khẩn cấp

Sau khi phát hiện sự cố, hệ thống thông báo khẩn cấp sẽ phát tín hiệu bằng âm thanh và ánh sáng trên toàn bộ nhà xưởng để hướng dẫn mọi người di chuyển đến khu vực an toàn.

Đối với các nhà máy quy mô lớn, hệ thống còn có thể tích hợp loa thông báo, hệ thống phát thanh khẩn cấp và kết nối với trung tâm điều khiển hoặc lực lượng phòng cháy chữa cháy, giúp rút ngắn thời gian phản ứng khi xảy ra hỏa hoạn.

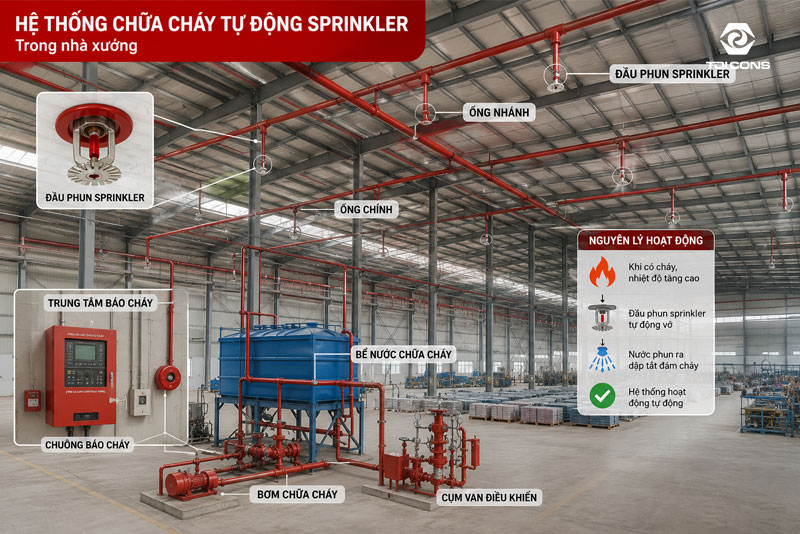

Hệ thống chữa cháy tự động

Đây là bộ phận trực tiếp khống chế và dập tắt đám cháy ngay từ giai đoạn đầu, hạn chế cháy lan và giảm thiểu thiệt hại.

Tùy theo đặc điểm của nhà xưởng, hệ thống chữa cháy có thể sử dụng một hoặc nhiều giải pháp như:

• Hệ thống Sprinkler tự động sử dụng nước để dập lửa, phù hợp với đa số nhà xưởng và kho hàng.
• Hệ thống Foam sử dụng bọt chữa cháy, thường áp dụng tại khu vực chứa xăng dầu, hóa chất hoặc chất lỏng dễ cháy.
• Hệ thống chữa cháy khí sạch (FM-200, Novec 1230…) hoặc CO₂, phù hợp với phòng điện, trung tâm dữ liệu, phòng điều khiển và khu vực có thiết bị điện tử giá trị cao.
• Hệ thống chữa cháy bằng bột khô, sử dụng cho một số khu vực có nguy cơ cháy đặc thù.

Việc lựa chọn giải pháp chữa cháy cần dựa trên đặc điểm sản xuất, loại vật liệu dễ cháy và mức độ rủi ro của từng công trình.

Hệ thống hút khói và tăng áp

Trong các nhà xưởng có diện tích lớn hoặc nhiều tầng, hệ thống hút khói và tăng áp đóng vai trò quan trọng trong việc hỗ trợ thoát nạn.

Hệ thống có nhiệm vụ:

• Hút khói và khí độc ra khỏi khu vực cháy.
• Cấp khí tươi cho lối thoát hiểm và buồng thang.
• Duy trì tầm nhìn cho công tác cứu hộ, cứu nạn.
• Giảm ảnh hưởng của khói đến người lao động trong quá trình sơ tán.

Những hệ thống PCCC nhà xưởng phổ biến hiện nay

Tùy theo quy mô công trình, đặc điểm sản xuất và mức độ nguy hiểm cháy nổ, hệ thống PCCC nhà xưởng sẽ được lựa chọn và thiết kế theo nhiều giải pháp khác nhau. Trong thực tế, các nhà máy thường kết hợp nhiều hệ thống để nâng cao hiệu quả phát hiện, khống chế và dập tắt đám cháy, đồng thời đáp ứng các tiêu chuẩn kỹ thuật và quy định về phòng cháy chữa cháy.

Dưới đây là những hệ thống phòng cháy chữa cháy nhà xưởng được sử dụng phổ biến hiện nay.

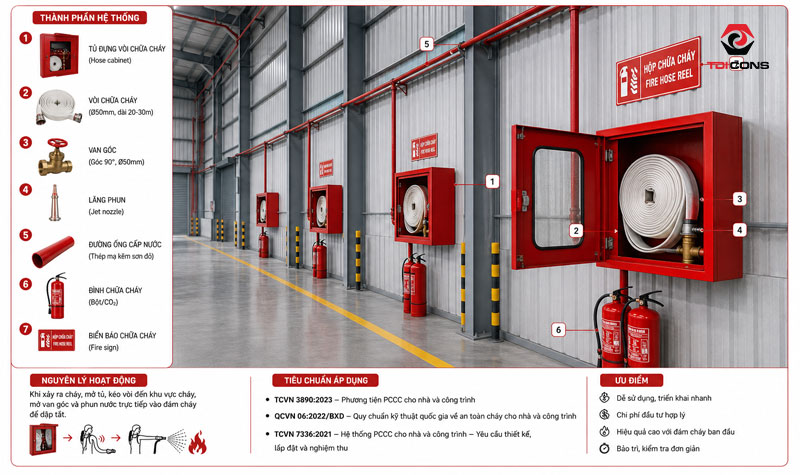

Hệ thống phòng cháy chữa cháy vách tường

Hệ thống chữa cháy vách tường là giải pháp chữa cháy thủ công được lắp đặt cố định tại các vị trí như hành lang, cầu thang, khu vực sản xuất hoặc lối thoát hiểm. Khi xảy ra cháy, người vận hành chỉ cần mở van và sử dụng vòi chữa cháy để phun nước trực tiếp vào khu vực có hỏa hoạn.

Một hệ thống chữa cháy vách tường thường bao gồm:

• Bể chứa nước chữa cháy.
• Bơm chữa cháy chính, bơm dự phòng và bơm bù áp.
• Tủ điều khiển bơm chữa cháy.
• Bình tích áp và đồng hồ đo áp suất.
• Đường ống cấp nước chữa cháy.
• Họng nước chữa cháy, cuộn vòi và lăng phun.
• Hệ thống van khóa, van một chiều và van điều khiển.

Trong điều kiện bình thường, áp suất trong đường ống luôn được duy trì ổn định nhờ hệ thống bơm bù áp. Khi người sử dụng mở họng chữa cháy hoặc áp suất giảm xuống dưới ngưỡng cài đặt, bơm chữa cháy sẽ tự động khởi động để đảm bảo lưu lượng và áp lực nước phục vụ công tác dập lửa.

Hệ thống phòng cháy chữa cháy tự động Sprinkler

Hệ thống Sprinkler là giải pháp chữa cháy tự động được sử dụng rộng rãi trong nhà xưởng, kho hàng và các công trình công nghiệp. Các đầu phun Sprinkler luôn ở trạng thái sẵn sàng hoạt động và chỉ kích hoạt tại khu vực có nhiệt độ tăng cao do hỏa hoạn.

Khi nhiệt độ tại đầu phun đạt đến ngưỡng cài đặt (thường từ 68 độ C đến 141 độ C tùy loại đầu phun), bóng thủy tinh hoặc chốt nhiệt sẽ vỡ, cho phép nước phun trực tiếp lên đám cháy. Nhờ đó, hệ thống có thể khống chế đám cháy ngay từ giai đoạn đầu, hạn chế cháy lan và giảm thiểu thiệt hại.

Hiện nay, hệ thống Sprinkler được chia thành một số loại phổ biến:

• Hệ thống Sprinkler ướt (Wet Pipe System): Đường ống luôn chứa nước, giúp đầu phun hoạt động ngay khi được kích hoạt. Đây là loại được sử dụng phổ biến nhất trong các nhà xưởng.
• Hệ thống Sprinkler khô (Dry Pipe System): Đường ống chứa khí nén hoặc khí Nitơ. Khi đầu phun mở, khí được xả ra trước, sau đó nước mới được cấp vào hệ thống. Phù hợp với khu vực có nguy cơ đóng băng hoặc môi trường nhiệt độ thấp.
• Hệ thống Sprinkler xả tràn (Deluge System): Sử dụng đầu phun mở và được kích hoạt đồng thời thông qua van điều khiển khi hệ thống báo cháy phát hiện sự cố. Giải pháp này thường áp dụng cho khu vực có nguy cơ cháy lan nhanh như kho hóa chất hoặc khu vực chứa nhiên liệu.
• Hệ thống Sprinkler kích hoạt trước (Pre-action System): Kết hợp giữa hệ thống báo cháy và Sprinkler. Nước chỉ được đưa vào đường ống sau khi hệ thống báo cháy xác nhận có sự cố và đầu phun đạt nhiệt độ kích hoạt. Giải pháp này phù hợp với phòng máy chủ, trung tâm dữ liệu hoặc khu vực có thiết bị giá trị cao.

Hệ thống phòng cháy chữa cháy bằng tay

Đây là phương án chữa cháy ban đầu được trang bị tại hầu hết các nhà xưởng nhằm xử lý các đám cháy mới phát sinh trước khi lan rộng.

Hệ thống chữa cháy bằng tay thường bao gồm:

• Bình chữa cháy bột.
• Bình chữa cháy CO2.
• Tủ chữa cháy.
• Cuộn vòi chữa cháy.
• Lăng phun.
• Van điều khiển và các thiết bị hỗ trợ chữa cháy khác.

Mặc dù có cấu tạo đơn giản, hệ thống này đóng vai trò quan trọng trong việc hỗ trợ lực lượng PCCC cơ sở xử lý sự cố kịp thời trước khi lực lượng chữa cháy chuyên nghiệp có mặt.

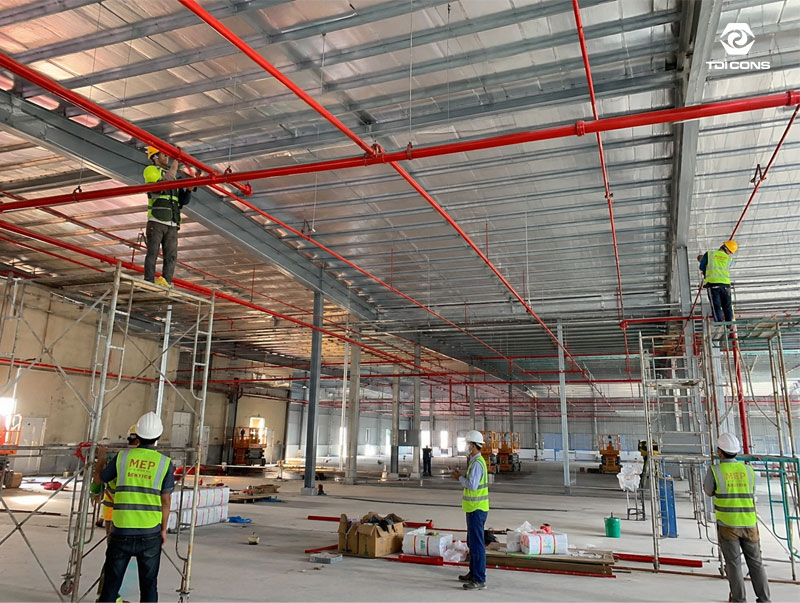

Các quy chuẩn, tiêu chuẩn cần tuân thủ khi thiết kế và lắp đặt hệ thống PCCC nhà xưởng

Dưới đây là những quy chuẩn và tiêu chuẩn quan trọng thường được áp dụng trong thiết kế  và lắp đặt hệ thống phòng cháy chữa cháy nhà xưởng.

• QCVN 06:2022/BXD – Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình: Là quy chuẩn quan trọng nhất trong lĩnh vực PCCC. Quy chuẩn này quy định các yêu cầu về bậc chịu lửa của công trình, lối thoát nạn, khoảng cách an toàn, giải pháp ngăn cháy lan và yêu cầu đối với hệ thống báo cháy, chữa cháy trong nhà xưởng.
• TCVN 3890:2023 – Phương tiện PCCC cho nhà và công trình: Tiêu chuẩn này quy định việc trang bị, bố trí, kiểm tra và bảo dưỡng các phương tiện PCCC như bình chữa cháy, họng nước chữa cháy, hệ thống báo cháy và các thiết bị chữa cháy khác. Đây là căn cứ để xác định số lượng và vị trí lắp đặt thiết bị phù hợp với từng loại nhà xưởng.
• TCVN 5738:2021 – Hệ thống báo cháy tự động: Tiêu chuẩn này quy định các yêu cầu kỹ thuật đối với hệ thống báo cháy tự động, bao gồm thiết kế, lắp đặt, vận hành và kiểm tra. Tiêu chuẩn giúp hệ thống phát hiện cháy nhanh chóng, truyền tín hiệu cảnh báo kịp thời để hạn chế thiệt hại.
• TCVN 7336:2021 – Hệ thống chữa cháy tự động Sprinkler: Nội dung quy định về nguyên tắc thiết kế, mật độ phun, diện tích bảo vệ, nguồn cấp nước và các yêu cầu kỹ thuật nhằm đảm bảo hệ thống hoạt động hiệu quả khi xảy ra sự cố cháy.
• TCVN 2622:1995 – Phòng cháy, chống cháy cho nhà và công trình: Tiêu chuẩn này đưa ra các yêu cầu cơ bản trong thiết kế phòng cháy và chống cháy đối với nhà ở và công trình xây dựng. Nội dung bao gồm phân loại nguy hiểm cháy, giải pháp ngăn cháy lan, thoát nạn và các yêu cầu về kết cấu chịu lửa.
• TCVN 4513:1988 – Hệ thống cấp nước bên trong công trình: Tiêu chuẩn này quy định các yêu cầu thiết kế hệ thống cấp nước trong công trình, bao gồm cả nguồn nước phục vụ chữa cháy. Tiêu chuẩn giúp đảm bảo lưu lượng và áp lực nước đáp ứng yêu cầu vận hành của hệ thống PCCC.

>> Có thể bạn quan tâm: Quy định về PCCC nhà xưởng mới nhất năm 2026

Kinh nghiệm thiết kế hệ thống PCCC nhà xưởng đáp ứng yêu cầu an toàn

Thiết kế hệ thống PCCC nhà xưởng không chỉ cần đáp ứng các quy chuẩn, tiêu chuẩn hiện hành mà còn phải phù hợp với đặc điểm sản xuất và mức độ nguy hiểm cháy nổ của từng công trình. Dưới đây là những kinh nghiệm quan trọng giúp hệ thống vận hành hiệu quả và đáp ứng yêu cầu thẩm duyệt, nghiệm thu.

• Bố trí khoảng cách an toàn giữa các hạng mục: Khoảng cách giữa nhà xưởng với các công trình lân cận, kho chứa hoặc khu vực có nguy cơ cháy nổ cần tuân thủ theo quy định hiện hành. Việc bố trí khoảng cách hợp lý giúp hạn chế cháy lan, tạo điều kiện thuận lợi cho lực lượng chữa cháy tiếp cận khi xảy ra sự cố.
• Lựa chọn hệ thống PCCC phù hợp với đặc điểm nhà xưởng: Mỗi nhà xưởng có quy mô, công năng và mức độ nguy hiểm cháy khác nhau. Vì vậy, cần lựa chọn giải pháp phù hợp như hệ thống báo cháy tự động, Sprinkler, họng nước vách tường, chữa cháy bằng khí hoặc bọt nhằm đảm bảo hiệu quả bảo vệ và tiết kiệm chi phí đầu tư.
• Thiết kế giải pháp ngăn cháy lan: Nhà xưởng nên được phân chia thành các khoang cháy hợp lý, kết hợp tường và cửa chống cháy, hệ thống hút khói, tăng áp hoặc các giải pháp kỹ thuật khác để hạn chế đám cháy lan rộng, giảm thiểu thiệt hại về người và tài sản.
• Bố trí lối thoát nạn khoa học: Hệ thống lối thoát hiểm cần được thiết kế rõ ràng, thông thoáng và dễ tiếp cận. Đồng thời, cần lắp đặt đầy đủ biển chỉ dẫn EXIT, đèn chiếu sáng sự cố và sơ đồ thoát nạn để hỗ trợ người lao động di chuyển an toàn khi có tình huống khẩn cấp.
• Đảm bảo nguồn nước và bơm chữa cháy: Nguồn cấp nước chữa cháy phải đáp ứng yêu cầu về lưu lượng, áp lực và thời gian cấp nước theo tiêu chuẩn thiết kế. Bể nước chữa cháy, bơm điện, bơm diesel và bơm bù áp cần được tính toán phù hợp với quy mô nhà xưởng để hệ thống luôn sẵn sàng vận hành.
• Tính toán đầy đủ thiết bị PCCC: Việc xác định số lượng đầu phun Sprinkler, đầu báo cháy, bình chữa cháy, họng nước chữa cháy và các thiết bị liên quan cần dựa trên diện tích, chiều cao, công năng sử dụng và mức độ nguy hiểm cháy của nhà xưởng.
• Kiểm tra và bảo trì hệ thống định kỳ: Sau khi đưa vào sử dụng, hệ thống PCCC cần được kiểm tra, bảo dưỡng và thử nghiệm định kỳ theo quy định. Việc phát hiện sớm các hư hỏng, sự cố của thiết bị sẽ giúp hệ thống luôn trong trạng thái sẵn sàng, đảm bảo khả năng ứng phó khi xảy ra cháy nổ.

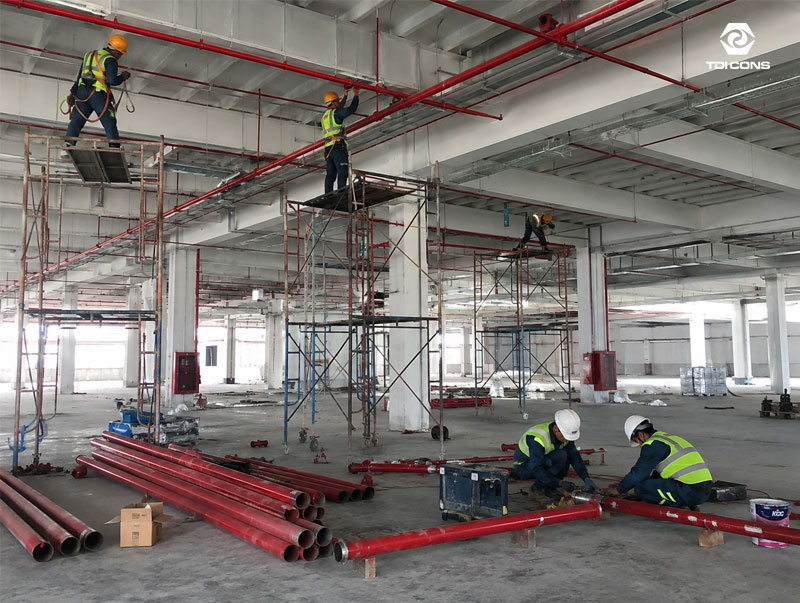

Quy trình lắp đặt hệ thống PCCC nhà xưởng

Dưới đây là quy trình lắp đặt hệ thống pccc phổ biến đối với các dự án nhà máy, nhà xưởng.

Bước 1. Khảo sát hiện trạng và đánh giá nguy cơ cháy nổ

Đơn vị tư vấn tiến hành khảo sát thực tế công trình để thu thập các thông tin về quy mô nhà xưởng, công năng sử dụng, dây chuyền sản xuất, vật liệu dễ cháy, nguồn cấp nước và các hệ thống kỹ thuật hiện có.

Từ kết quả khảo sát, kỹ sư sẽ đánh giá mức độ nguy hiểm cháy nổ và đề xuất giải pháp PCCC phù hợp với từng khu vực của công trình.

Bước 2. Thiết kế hệ thống PCCC

Sau khi khảo sát, đơn vị thiết kế sẽ lập phương án hệ thống phòng cháy chữa cháy nhà xưởng dựa trên các quy chuẩn và tiêu chuẩn hiện hành.

Hồ sơ thiết kế thường bao gồm:

• Bản vẽ hệ thống báo cháy.
• Bản vẽ hệ thống chữa cháy.
• Bản vẽ cấp nước chữa cháy.
• Bản vẽ hút khói và tăng áp (nếu có).
• Tính toán lưu lượng, áp lực và công suất bơm.
• Thuyết minh thiết kế và dự toán.

Thiết kế pccc cần đảm bảo phù hợp với công năng công trình, tối ưu chi phí đầu tư và thuận lợi cho công tác vận hành, bảo trì sau này.

Bước 3. Thẩm duyệt thiết kế PCCC

Đối với các công trình thuộc diện quản lý về phòng cháy chữa cháy, hồ sơ thiết kế sẽ được gửi đến cơ quan có thẩm quyền để thẩm duyệt theo quy định.

Chỉ sau khi hồ sơ được phê duyệt, dự án mới được triển khai thi công nhằm đảm bảo tuân thủ các yêu cầu pháp lý và tiêu chuẩn kỹ thuật.

Bước 4. Thi công và lắp đặt hệ thống

Sau khi hoàn tất công tác chuẩn bị, đơn vị thi công tiến hành lắp đặt các hạng mục của hệ thống PCCC theo đúng hồ sơ thiết kế.

Các hạng mục chính bao gồm:

• Lắp đặt hệ thống đường ống chữa cháy.
• Lắp đặt bơm chữa cháy và bể chứa nước.
• Lắp đặt hệ thống Sprinkler hoặc hệ thống chữa cháy chuyên dụng.
• Lắp đặt đầu báo cháy, tủ trung tâm báo cháy và thiết bị cảnh báo.
• Lắp đặt họng nước chữa cháy, tủ chữa cháy và bình chữa cháy.
• Lắp đặt hệ thống hút khói, tăng áp (nếu có).

Trong quá trình thi công phòng cháy chữa cháy, các hạng mục cần được kiểm soát chặt chẽ về chất lượng vật tư, kỹ thuật lắp đặt và an toàn lao động.

Bước 5. Kiểm tra, chạy thử và nghiệm thu

Sau khi hoàn thành lắp đặt, toàn bộ hệ thống sẽ được kiểm tra và chạy thử để đánh giá khả năng vận hành thực tế.

Các nội dung kiểm tra bao gồm:

• Kiểm tra áp lực và lưu lượng nước.
• Kiểm tra hoạt động của bơm chữa cháy.
• Kiểm tra hệ thống báo cháy và thiết bị cảnh báo.
• Kiểm tra khả năng hoạt động của đầu phun Sprinkler hoặc các hệ thống chữa cháy khác.
• Kiểm tra khả năng liên động giữa các hệ thống kỹ thuật.

Khi đáp ứng đầy đủ các yêu cầu kỹ thuật, công trình sẽ được nghiệm thu theo quy định trước khi đưa vào sử dụng.

Bước 6. Bàn giao, hướng dẫn vận hành và bảo trì

Sau khi nghiệm thu, đơn vị thi công sẽ bàn giao hồ sơ hoàn công, tài liệu kỹ thuật và hướng dẫn chủ đầu tư vận hành hệ thống.

Đồng thời, cần xây dựng kế hoạch kiểm tra, bảo trì định kỳ đối với các thiết bị như bơm chữa cháy, đầu báo cháy, đầu phun Sprinkler, van điều khiển, bình chữa cháy và hệ thống cấp nước để đảm bảo hệ thống PCCC nhà xưởng luôn hoạt động ổn định, sẵn sàng ứng phó khi có sự cố.
