Tiêu chuẩn thiết kế nhà xưởng, nhà máy công nghiệp mới nhất

Trong bối cảnh sản xuất công nghiệp ngày càng mở rộng, nhu cầu xây dựng nhà xưởng an toàn, tối ưu công năng và đáp ứng yêu cầu vận hành cũng không ngừng gia tăng. Vì vậy, việc nắm rõ tiêu chuẩn thiết kế nhà xưởng là cơ sở quan trọng giúp chủ đầu tư kiểm soát chất lượng, chi phí và tiến độ công trình. Bài viết dưới đây sẽ tổng hợp những tiêu chuẩn và lưu ý cần thiết khi thiết kế nhà xưởng công nghiệp.

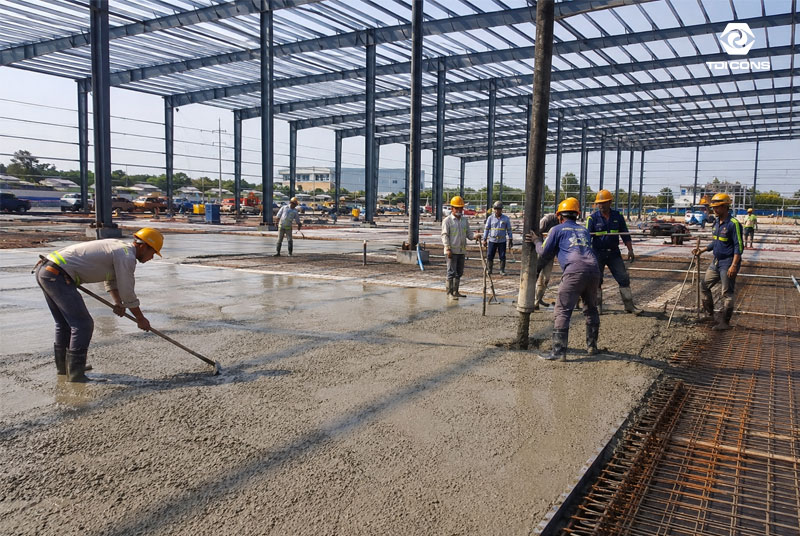

Tiêu chuẩn thiết kế nền nhà xưởng, nhà máy công nghiệp

Nền nhà xưởng là hạng mục trực tiếp chịu tải trọng từ máy móc, hàng hóa và hoạt động sản xuất. Vì vậy, thiết kế nền cần căn cứ vào tải trọng sử dụng, đặc điểm dây chuyền công nghệ và điều kiện địa chất tại khu vực xây dựng để lựa chọn kết cấu phù hợp, hạn chế lún nứt trong quá trình vận hành.

Trước khi thiết kế, cần tiến hành khảo sát địa chất để đánh giá khả năng chịu tải của nền đất, đồng thời tính toán tải trọng theo TCVN 2737:2023 – Tải trọng và tác động (hoặc tiêu chuẩn hiện hành được áp dụng). Kết quả khảo sát là cơ sở để lựa chọn giải pháp xử lý nền, chiều dày bê tông và kết cấu chịu lực phù hợp.

Tùy theo mục đích sử dụng, nền nhà xưởng có thể được thi công bằng:

• Nền bê tông cốt thép.
• Nền bê tông gia cường sợi thép hoặc sợi tổng hợp.
• Nền phủ sơn Epoxy chống bụi, chống hóa chất.
• Nền lát gạch chịu tải.
• Nền chuyên dụng cho kho lạnh, nhà máy thực phẩm hoặc hóa chất.

Trong đó, nền bê tông cốt thép vẫn được sử dụng phổ biến nhất nhờ khả năng chịu tải lớn và tuổi thọ cao.

Khi thiết kế nền nhà xưởng cần lưu ý các yêu cầu sau:

• Xác định chiều dày nền và cấp độ bền bê tông theo tải trọng thực tế.
• Các khe nối cần được xử lý bằng vật liệu trám khe chuyên dụng như bitum hoặc keo đàn hồi để chống thấm và hạn chế hư hỏng mép bê tông.
• Chiều dày lớp bê tông lót thường không nhỏ hơn 100 mm để tạo lớp đệm ổn định trước khi thi công kết cấu nền.
• Bề mặt nền phải bằng phẳng, chống trơn trượt và chịu mài mòn.
• Khu vực kho, bãi và nơi bốc dỡ vật liệu cần có nền cứng, ổn định và thoát nước nhanh.
• Với khu vực có hóa chất, nhiệt độ cao hoặc rung động lớn, cần bổ sung giải pháp bảo vệ bề mặt và gia cường kết cấu.

Việc tuân thủ đúng tiêu chuẩn thiết kế nền nhà xưởng giúp công trình chịu tải ổn định, giảm tình trạng nứt lún và duy trì hiệu quả sử dụng lâu dài.

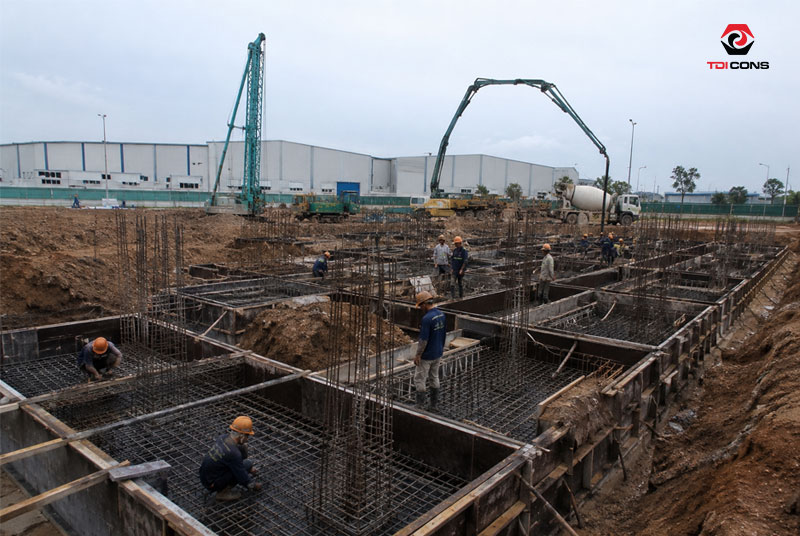

Tiêu chuẩn thiết kế móng nhà xưởng, nhà máy công nghiệp

Móng là bộ phận tiếp nhận và truyền tải trọng của toàn bộ công trình xuống nền đất. Vì vậy, thiết kế móng nhà xưởng cần căn cứ vào kết quả khảo sát địa chất, tải trọng máy móc, quy mô công trình và điều kiện tự nhiên tại khu vực xây dựng để lựa chọn loại móng phù hợp.

Tùy điều kiện địa chất, nhà xưởng có thể sử dụng:

• Móng đơn.
• Móng băng.
• Móng bè.
• Móng cọc bê tông cốt thép.
• Móng cọc khoan nhồi đối với công trình tải trọng lớn hoặc nền đất yếu.

Một số yêu cầu quan trọng cần lưu ý gồm:

• Kích thước và chiều sâu móng phải được xác định dựa trên kết quả khảo sát địa chất và tải trọng thực tế của công trình.
• Mặt trên của móng thường được bố trí thấp hơn cao độ nền hoàn thiện để thuận lợi cho việc thi công và lắp đặt kết cấu cột.
• Đối với nhà xưởng khung thép, cao độ đế móng hoặc bệ móng thường cao hơn nền hoàn thiện khoảng 200 mm nhằm hạn chế nước đọng và bảo vệ chân cột khỏi tác động của môi trường.
• Với nhà xưởng có kế hoạch mở rộng trong tương lai hoặc bố trí khe co giãn, cần nghiên cứu phương án thiết kế móng hợp lý để thuận tiện cho việc đấu nối kết cấu.
• Móng phải có giải pháp chống thấm và chống ăn mòn nếu công trình xây dựng tại khu vực có mực nước ngầm cao hoặc môi trường chứa hóa chất.
• Đối với nhà xưởng lắp đặt cầu trục, silo hoặc thiết bị rung động lớn, cần tính toán bổ sung tải trọng động để đảm bảo khả năng chịu lực lâu dài.

Tiêu chuẩn thiết kế mái và cửa mái nhà xưởng, nhà máy

Mái nhà xưởng cần được thiết kế phù hợp với vật liệu lợp, khẩu độ công trình, điều kiện khí hậu và yêu cầu thoát nước. Độ dốc mái phải bảo đảm nước mưa thoát nhanh, hạn chế thấm dột và duy trì độ bền trong quá trình sử dụng.  Mỗi loại vật liệu sẽ có độ dốc khuyến nghị khác nhau, chẳng hạn:

Lưu ý: Các giá trị trên mang tính tham khảo. Độ dốc thực tế cần được tính toán dựa trên loại vật liệu, khẩu độ mái, điều kiện khí hậu và yêu cầu của nhà sản xuất.

Bên cạnh kết cấu mái, hệ thống thoát nước mưa cũng cần được thiết kế đồng bộ để tránh hiện tượng đọng nước hoặc thấm dột. Một số yêu cầu thường áp dụng gồm:

• Nhà xưởng nhiều nhịp có thể bố trí hệ thống thoát nước mái bên trong hoặc bên ngoài công trình, kết nối với hệ thống thoát nước chung.
• Đối với nhà xưởng một nhịp, nước mưa có thể thoát tự nhiên qua mép mái. Tuy nhiên, khi chiều cao cột từ 5,5 m trở lên, nên bố trí máng xối và ống thu nước để kiểm soát dòng chảy và bảo vệ kết cấu.
• Máng xối, ống thu nước và phễu thu nước cần được tính toán đủ lưu lượng theo cường độ mưa của khu vực xây dựng.

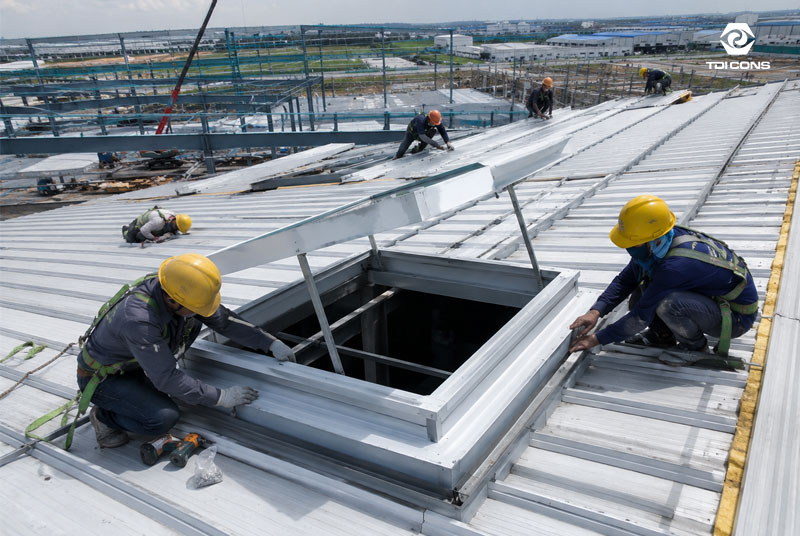

Ngoài ra, cửa mái đóng vai trò quan trọng trong việc lấy sáng và thông gió tự nhiên. Khi thiết kế cần lưu ý:

• Chiều dài một cụm cửa mái thường không nên vượt quá 48 m nhằm đảm bảo hiệu quả thông gió và thuận lợi cho công tác bảo trì.
• Kính hoặc vật liệu lấy sáng phải có khả năng chịu va đập, chống tia UV và đảm bảo an toàn khi sử dụng.
• Đối với nhà xưởng phát sinh nhiều nhiệt, hơi ẩm hoặc khí nóng, nên kết hợp cửa mái với hệ thống thông gió tự nhiên hoặc thông gió cưỡng bức để cải thiện môi trường làm việc.
• Trường hợp không bố trí cửa mái, cần tính toán diện tích cửa lấy sáng bên hông hoặc sử dụng tấm lấy sáng trên mái để đảm bảo ánh sáng tự nhiên cho khu vực sản xuất.

Tiêu chuẩn thiết kế tường bao và vách ngăn nhà xưởng, nhà máy

Tường bao và vách ngăn nhà xưởng cần được thiết kế phù hợp với kết cấu, công năng sản xuất và điều kiện môi trường. Tùy từng công trình, chủ đầu tư có thể lựa chọn tường chịu lực, tường tự chịu lực hoặc tường chèn khung.

Một số yêu cầu quan trọng cần lưu ý gồm:

• Vật liệu xây tường phải bảo đảm độ bền, khả năng chịu lực và phù hợp với môi trường sản xuất.
• Chân tường cần được xử lý chống thấm bằng bitum hoặc vật liệu chuyên dụng để hạn chế nước mưa và hơi ẩm xâm nhập.
• Bố trí lớp chống ẩm bằng vữa xi măng theo yêu cầu của hồ sơ thiết kế.
• Vách ngăn có thể sử dụng bê tông cốt thép, tấm panel, tấm xi măng, gỗ dán hoặc lưới thép kết hợp khung thép.
• Tại khu vực có nguy cơ cháy, tiếng ồn, nhiệt độ cao hoặc hóa chất, vật liệu vách ngăn phải đáp ứng yêu cầu về chống cháy, cách âm, cách nhiệt và chống ăn mòn.
• Các vị trí tiếp giáp giữa tường, cột và mái cần được liên kết chắc chắn, đồng thời có giải pháp chống nứt và thấm nước.

Tiêu chuẩn thiết kế cửa sổ và cửa đi nhà xưởng sản xuất

Cửa sổ và cửa đi nhà xưởng cần được thiết kế phù hợp với công năng, quy mô sản xuất, phương tiện vận chuyển và yêu cầu thoát hiểm của công trình. Một số yếu tố quan trọng cần lưu ý gồm:

• Cửa đi trên lối thoát nạn phải mở theo chiều thoát ra ngoài và không gây cản trở khi có sự cố.
• Kích thước cửa ra vào cần phù hợp với lưu lượng người, loại phương tiện và kích thước hàng hóa vận chuyển.
• Chiều cao cửa phải đáp ứng yêu cầu sử dụng thực tế, với cửa phục vụ vận chuyển, có thể thiết kế từ 2.4 m trở lên tùy loại phương tiện.
• Cửa sổ cần được bố trí hợp lý để hỗ trợ lấy sáng và thông gió tự nhiên cho nhà xưởng.
• Những cửa sổ nằm ở vị trí cao hoặc khó tiếp cận nên được trang bị cơ cấu đóng mở bằng cơ khí hoặc điều khiển tự động.
• Vật liệu cửa phải bảo đảm độ bền, an toàn và phù hợp với môi trường sản xuất, các vị trí cần thiết phải đáp ứng yêu cầu chống cháy.

Các tiêu chuẩn thiết kế nhà xưởng, nhà máy khác

Bên cạnh nền, móng, mái, tường và cửa, thiết kế nhà xưởng còn phải đáp ứng các yêu cầu kỹ thuật khác nhằm bảo đảm an toàn và vận hành ổn định:

• Hệ thống điện: Tính toán công suất phù hợp với dây chuyền sản xuất; bố trí tủ điện, dây dẫn, tiếp địa và thiết bị bảo vệ an toàn.
• Hệ thống phòng cháy chữa cháy: Thiết kế đồng bộ hệ thống báo cháy, chữa cháy, hút khói và lối thoát nạn theo quy chuẩn PCCC hiện hành.
• Hệ thống chống sét: Bố trí kim thu sét, dây dẫn và hệ thống tiếp địa phù hợp với quy mô công trình.
• Hệ thống an ninh: Lắp đặt camera giám sát, kiểm soát ra vào và cảnh báo tại các khu vực quan trọng.
• Hệ thống xử lý chất thải: Có giải pháp thu gom, phân loại và xử lý nước thải, khí thải, chất thải rắn phù hợp với loại hình sản xuất.
• Thông gió và chiếu sáng: Bảo đảm môi trường làm việc thông thoáng, đủ ánh sáng và hạn chế nhiệt, bụi, mùi phát sinh.

Các hệ thống trên cần được thiết kế đồng bộ với kiến trúc, kết cấu và dây chuyền công nghệ, giúp nhà xưởng đáp ứng yêu cầu an toàn, môi trường và hiệu quả vận hành lâu dài.

Các TCVN áp dụng trong thiết kế nhà xưởng, nhà máy công nghiệp

Thiết kế nhà xưởng, nhà máy công nghiệp cần tuân thủ đồng bộ các tiêu chuẩn về quy hoạch, kết cấu, kiến trúc và hệ thống kỹ thuật. Vì vậy, hồ sơ thiết kế cần tuân thủ các Tiêu chuẩn Việt Nam (TCVN) và Quy chuẩn kỹ thuật quốc gia (QCVN) hiện hành nhằm đảm bảo công trình đáp ứng yêu cầu về an toàn, chất lượng và đủ điều kiện thẩm định, cấp phép xây dựng.

• TCVN 2737 – Quy định về tải trọng và tác động trong thiết kế kết cấu công trình.
• TCXDVN 338:2005 – Tiêu chuẩn thiết kế kết cấu thép cho nhà xưởng và công trình công nghiệp.
• TCVN 5574:2018 – Quy định về thiết kế kết cấu bê tông và bê tông cốt thép.
• TCVN 4514:2012 – Tiêu chuẩn thiết kế tổng mặt bằng xí nghiệp công nghiệp.
• TCVN 4513:1988 – Thiết kế hệ thống cấp nước bên trong công trình.
• TCVN 4474:1987 – Thiết kế hệ thống thoát nước bên trong công trình.
• TCVN 5687 – Thiết kế hệ thống thông gió và điều hòa không khí (HVAC).
• TCVN 5760:1993 – Yêu cầu lắp đặt hệ thống phòng cháy và chữa cháy.
• TCVN 7568-14:2025 – Quy định về thiết kế và lắp đặt hệ thống báo cháy cho nhà ở và công trình.
• TCVN 6160 – Tiêu chuẩn thiết kế phòng cháy và chữa cháy cho công trình.
• TCVN 4605:1988 – Thiết kế kết cấu bao che và yêu cầu kỹ thuật nhiệt.
• TCVN 9385:2012 – Hướng dẫn kiểm tra và bảo trì hệ thống chống sét.
• TCXDVN 394:2007 – Thiết kế và lắp đặt trang thiết bị điện trong công trình.
• TCXD 16:1986 – Tiêu chuẩn thiết kế chiếu sáng nhân tạo.
• TCXD 29:1991 – Tiêu chuẩn thiết kế chiếu sáng tự nhiên.
• TCXD 25:1991 – Tiêu chuẩn thiết kế lắp đặt đường dây dẫn điện.
• TCXD 27:1991 – Tiêu chuẩn lắp đặt thiết bị điện trong công trình.
• TCVN 4319:2012 – Nguyên tắc thiết kế nhà và công trình công cộng, có thể tham khảo đối với các khu hành chính, văn phòng trong nhà máy.

Ngoài các TCVN kể trên, nhiều dự án hiện nay còn áp dụng các QCVN mới nhất về an toàn cháy, kết cấu, tiết kiệm năng lượng, môi trường và an toàn điện để đáp ứng yêu cầu của cơ quan thẩm định cũng như nâng cao chất lượng công trình.

Trên đây là những thông tin cơ bản về tiêu chuẩn thiết kế nhà xưởng mà chủ đầu tư cần lưu ý. Việc tuân thủ đúng các tiêu chuẩn kỹ thuật không chỉ bảo đảm an toàn, chất lượng công trình mà còn giúp nhà xưởng vận hành ổn định, bền vững và phù hợp với nhu cầu sản xuất thực tế. Hãy liên hệ TDI CONS qua Hotline 024.6297.0970 để được đội ngũ kỹ sư hỗ trợ nhanh chóng.
