Hệ thống M&E là gì? Tầm quan trọng, các tiêu chuẩn trong thiết kế và thi công

Hệ thống M&E (Mechanical & Electrical) là các hạng mục cơ điện không thể thiếu trong hầu hết các công trình nhà xưởng, nhà máy đến tòa nhà văn phòng và chung cư. Việc thiết kế và thi công hệ thống M&E đúng kỹ thuật giúp công trình vận hành ổn định, đảm bảo an toàn, nâng cao hiệu quả sử dụng và giảm chi phí vận hành trong suốt vòng đời dự án. Cùng TDI Cons tìm hiểu chi tiết về hệ thống này trong bài viết dưới đây.

Hệ thống M&E là gì?

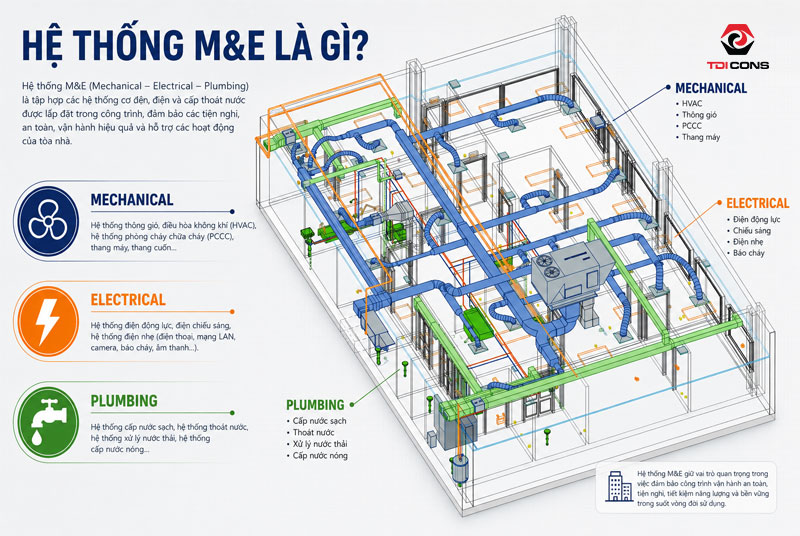

Hệ thống cơ điện M&E (Mechanical & Electrical) là các hệ thống cơ khí và điện được tích hợp trong công trình nhằm đáp ứng các yêu cầu về vận hành, an toàn và tiện nghi. Đây là hạng mục kỹ thuật quan trọng, bao gồm nhiều hệ thống như điện, điều hòa không khí và thông gió (HVAC), cấp thoát nước, phòng cháy chữa cháy (PCCC). Sự phối hợp đồng bộ giữa các hạng mục này giúp công trình hoạt động ổn định, nâng cao hiệu suất sử dụng và tối ưu chi phí vận hành.

Hệ thống cơ điện M&E gồm có những hạng mục gì?

Hệ thống cơ điện M&E được cấu thành từ nhiều hạng mục kỹ thuật khác nhau, hoạt động đồng bộ nhằm đảm bảo công trình vận hành an toàn, ổn định và đáp ứng đầy đủ các yêu cầu về công năng. Tùy theo quy mô và mục đích sử dụng của từng dự án, các hạng mục có thể được điều chỉnh để phù hợp. Tuy nhiên, một hệ thống M&E hoàn chỉnh thường bao gồm hai nhóm chính là hệ thống cơ khí (Mechanical) và hệ thống điện (Electrical).

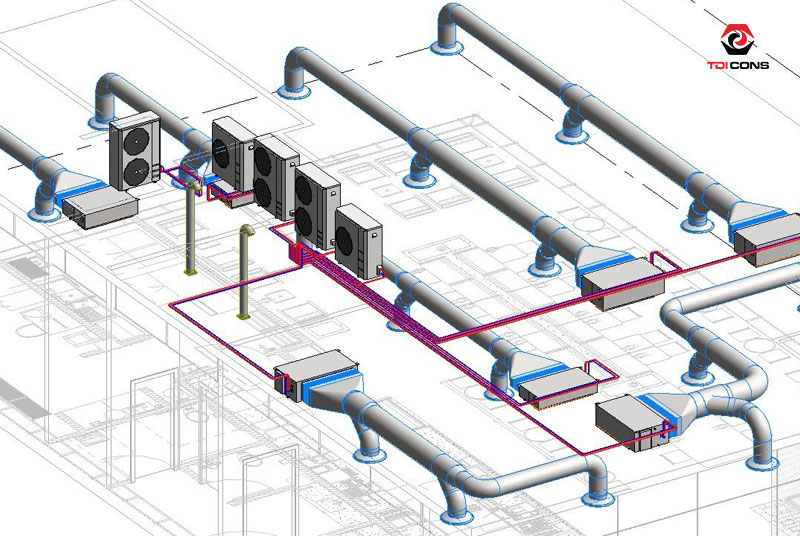

Hệ thống cơ khí (Mechanical)

Hệ thống cơ khí đảm nhận các chức năng liên quan đến môi trường vận hành, cấp thoát nước và an toàn cho công trình. Các hạng mục tiêu biểu gồm:

• Hệ thống cấp thoát nước (Plumbing): Thực hiện chức năng cấp nước sạch phục vụ sinh hoạt, sản xuất và vận hành thiết bị, đồng thời thu gom, thoát và xử lý nước thải, nước mưa theo đúng tiêu chuẩn kỹ thuật.
• Hệ thống điều hòa không khí và thông gió (HVAC): Bao gồm các thiết bị điều hòa, quạt thông gió, hệ thống cấp gió tươi và hút khí thải, giúp kiểm soát nhiệt độ, độ ẩm và chất lượng không khí, tạo môi trường làm việc an toàn và thoải mái.
• Hệ thống phòng cháy chữa cháy (PCCC): Gồm hệ thống báo cháy tự động, chữa cháy bằng nước (Sprinkler), chữa cháy bằng khí, họng nước chữa cháy, máy bơm và các thiết bị hỗ trợ khác nhằm phát hiện, cảnh báo và xử lý sự cố cháy nổ kịp thời.

Hệ thống điện (Electrical)

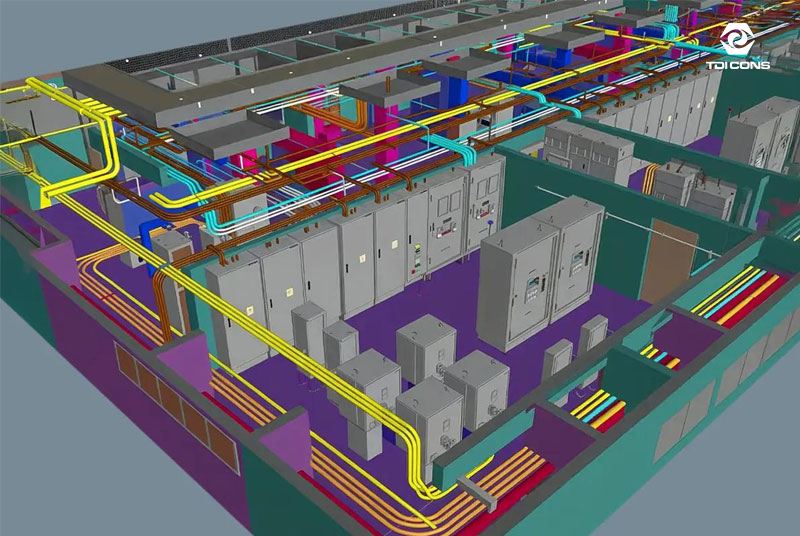

Hệ thống điện có nhiệm vụ cung cấp, phân phối và quản lý nguồn điện cho toàn bộ công trình, đảm bảo các thiết bị hoạt động liên tục và ổn định. Các hạng mục chính bao gồm:

• Hệ thống điện động lực (Điện nặng): Bao gồm trạm biến áp, máy phát điện dự phòng, tủ điện, cáp điện và các thiết bị phân phối nguồn điện cho máy móc, dây chuyền sản xuất, thang máy và các thiết bị công suất lớn.
• Hệ thống điện nhẹ (ELV): Tích hợp các hệ thống công nghệ phục vụ quản lý và vận hành như mạng LAN, internet, điện thoại, camera giám sát (CCTV), kiểm soát ra vào (Access Control), âm thanh thông báo (PA), truyền hình, báo cháy và hệ thống quản lý tòa nhà (BMS).
• Hệ thống chiếu sáng: Bao gồm chiếu sáng trong nhà, ngoài trời, chiếu sáng sự cố và đèn chỉ dẫn thoát hiểm, đáp ứng yêu cầu về an toàn và công năng sử dụng của công trình.
• Hệ thống chống sét và tiếp địa: Có chức năng bảo vệ công trình, thiết bị điện và con người trước tác động của sét đánh hoặc các sự cố về điện, góp phần đảm bảo an toàn trong quá trình vận hành.
• Hệ thống thang máy và thang cuốn: Được tích hợp trong các tòa nhà cao tầng, trung tâm thương mại hoặc nhà xưởng nhiều tầng nhằm hỗ trợ vận chuyển người và hàng hóa nhanh chóng, an toàn và hiệu quả.

Những tiêu chuẩn trong thiết kế và thi công hệ thống M&E

Thiết kế và thi công hệ thống M&E không chỉ đòi hỏi năng lực chuyên môn mà còn phải tuân thủ nghiêm ngặt các tiêu chuẩn, quy chuẩn kỹ thuật hiện hành. Việc áp dụng đúng các quy định này giúp đảm bảo hệ thống vận hành ổn định, an toàn,  đồng thời đáp ứng yêu cầu về chất lượng và tuổi thọ của công trình. Dưới đây là những nhóm tiêu chuẩn quan trọng mà các nhà thầu cơ điện cần lưu ý.

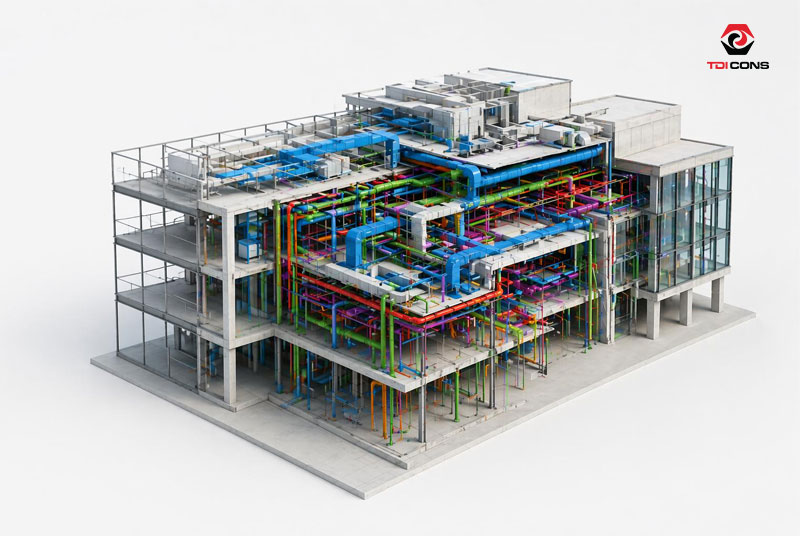

Tiêu chuẩn trong thiết kế hệ thống M&E

Tiêu chuẩn về an toàn

An toàn luôn là yếu tố được ưu tiên hàng đầu khi thiết kế hệ thống cơ điện. Các bản vẽ và giải pháp kỹ thuật cần đáp ứng các yêu cầu về an toàn điện, phòng cháy chữa cháy, thông gió và bảo vệ con người trong quá trình vận hành. Một số tiêu chuẩn thường được áp dụng gồm:

• TCVN 7447 (IEC 60364) – Hệ thống lắp đặt điện hạ áp: Quy định các yêu cầu về thiết kế, lựa chọn thiết bị, nối đất, bảo vệ chống điện giật và an toàn cho hệ thống điện trong công trình.
• TCVN 5687:2024 – Thông gió và điều hòa không khí: Quy định các yêu cầu kỹ thuật trong thiết kế hệ thống HVAC nhằm đảm bảo chất lượng không khí, nhiệt độ, độ ẩm và hiệu quả sử dụng năng lượng.
• QCVN 06:2022/BXD (đã được sửa đổi, bổ sung): Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình, là cơ sở để thiết kế hệ thống phòng cháy chữa cháy và các giải pháp thoát nạn.
• TCVN 4513:1988: Tiêu chuẩn thiết kế hệ thống cấp nước bên trong công trình, quy định về lưu lượng, áp lực và phương án cấp nước phù hợp.
• TCVN 4474:1987: Tiêu chuẩn thiết kế hệ thống thoát nước bên trong công trình, đảm bảo khả năng thoát nước hiệu quả, hạn chế ngập úng và ô nhiễm môi trường.

Tiêu chuẩn về hiệu quả sử dụng năng lượng

Bên cạnh yếu tố an toàn, hệ thống cơ điện cần được thiết kế theo hướng sử dụng năng lượng hiệu quả nhằm giảm chi phí vận hành, nâng cao tuổi thọ thiết bị và đáp ứng các yêu cầu về phát triển bền vững.

Một số quy chuẩn, tiêu chuẩn thường được áp dụng trong thiết kế hệ thống cơ điện gồm:

• QCVN 09:2017/BXD (thay thế QCVN 09:2013/BXD) – Quy chuẩn kỹ thuật quốc gia về các công trình xây dựng sử dụng năng lượng hiệu quả: Quy định các yêu cầu về lớp vỏ công trình, hệ thống điều hòa không khí, thông gió, chiếu sáng, cấp điện và các giải pháp kỹ thuật nhằm giảm mức tiêu thụ năng lượng.
• TCVN 7187:2008 – Tiêu chuẩn thiết kế hệ thống điện theo định hướng sử dụng năng lượng hiệu quả.

Tiêu chuẩn về môi trường

Đối với các công trình dân dụng và đặc biệt là nhà máy, hệ thống cấp thoát nước và xử lý nước thải phải đáp ứng các quy chuẩn về bảo vệ môi trường trước khi đưa vào vận hành. Một số quy chuẩn quan trọng gồm:

• QCVN 14:2008/BTNMT – Quy chuẩn kỹ thuật quốc gia về nước thải sinh hoạt: Quy định giới hạn các thông số ô nhiễm của nước thải sinh hoạt trước khi xả ra nguồn tiếp nhận, làm cơ sở để thiết kế hệ thống thu gom và xử lý nước thải.
• QCVN 40:2011/BTNMT – Quy chuẩn kỹ thuật quốc gia về nước thải công nghiệp: Quy định giá trị tối đa cho phép của các thông số ô nhiễm trong nước thải công nghiệp trước khi xả ra môi trường, áp dụng cho các nhà máy và cơ sở sản xuất.

Tiêu chuẩn trong thi công hệ thống M&E

Bên cạnh việc tuân thủ các tiêu chuẩn thiết kế, quá trình thi công cơ điện cũng cần thực hiện theo đúng quy chuẩn kỹ thuật và quy trình thi công nhằm đảm bảo chất lượng công trình, an toàn lao động và tiến độ dự án.

Một số tiêu chuẩn thường được áp dụng trong thi công hệ thống M&E gồm:

• TCVN 5308:1991 – Quy phạm kỹ thuật an toàn trong xây dựng: Quy định các yêu cầu về an toàn lao động, biện pháp thi công và phòng ngừa tai nạn trong quá trình xây dựng, lắp đặt hệ thống cơ điện.
• TCVN 4086:1985 –  An toàn điện trong xây dựng: Quy định các yêu cầu về sử dụng điện, lắp đặt thiết bị điện và biện pháp bảo vệ nhằm đảm bảo an toàn cho người và thiết bị trong quá trình thi công.
• TCVN 4055:2012 (thay thế TCVN 4055:1985) – Tổ chức thi công: Quy định về công tác lập kế hoạch, tổ chức, quản lý tiến độ, nhân lực, vật tư và kiểm soát chất lượng trong quá trình thi công xây dựng.
• 20 TCN 175-1990 và các tiêu chuẩn liên quan – Tiêu chuẩn chống ồn trong xây dựng: Hướng dẫn các biện pháp kiểm soát tiếng ồn từ máy móc và thiết bị thi công nhằm hạn chế ảnh hưởng đến môi trường và khu vực lân cận.
• TCVN 4519:1988 – Hệ thống cấp thoát nước bên trong nhà và công trình: Quy phạm thi công và nghiệm thu đối với các hạng mục cấp nước, thoát nước và thiết bị vệ sinh.
• TCVN 3146:1986 – Công việc hàn điện: Quy định các yêu cầu về an toàn trong quá trình hàn điện, bảo vệ người lao động và phòng ngừa nguy cơ cháy nổ.
• TCVN 4516:1988 – Hoàn thiện mặt bằng xây dựng: Quy định các yêu cầu về công tác hoàn thiện, vệ sinh công trường và nghiệm thu sau khi kết thúc thi công.

Bên cạnh các tiêu chuẩn và quy chuẩn kỹ thuật của Việt Nam, nhiều dự án nhà máy, khu công nghiệp, trung tâm dữ liệu, bệnh viện và công trình có vốn đầu tư nước ngoài (FDI) còn áp dụng các tiêu chuẩn quốc tế nhằm nâng cao chất lượng thiết kế, thi công và vận hành hệ thống M&E. Một số tiêu chuẩn quốc tế được áp dụng phổ biến gồm:

• ASHRAE (The American Society of Heating, Refrigerating and Air-Conditioning Engineers): Là bộ tiêu chuẩn hàng đầu trong lĩnh vực điều hòa không khí, thông gió (HVAC) và hiệu quả sử dụng năng lượng. ASHRAE cung cấp các hướng dẫn về tính toán tải lạnh, chất lượng không khí trong nhà (IAQ), thông gió và thiết kế hệ thống HVAC.
• CIBSE (The Chartered Institution of Building Services Engineers): Bộ tiêu chuẩn và hướng dẫn kỹ thuật của Vương quốc Anh dành cho các hệ thống kỹ thuật tòa nhà. CIBSE được sử dụng trong thiết kế hệ thống cơ điện, chiếu sáng, thông gió, điều hòa không khí và quản lý năng lượng của công trình.
• SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association): Tiêu chuẩn về thiết kế, chế tạo và lắp đặt hệ thống ống gió. Trong đó, DW/142 là tài liệu được sử dụng phổ biến để quy định yêu cầu kỹ thuật đối với việc chế tạo, lắp đặt và kiểm tra độ kín của hệ thống ống gió trong các công trình

Vì sao hệ thống M&E là hạng mục không thể thiếu trong mọi công trình?

Dưới đây là những lý do khiến hệ thống cơ điện trở thành hạng mục không thể thiếu trong các dự án dân dụng, thương mại và công nghiệp.

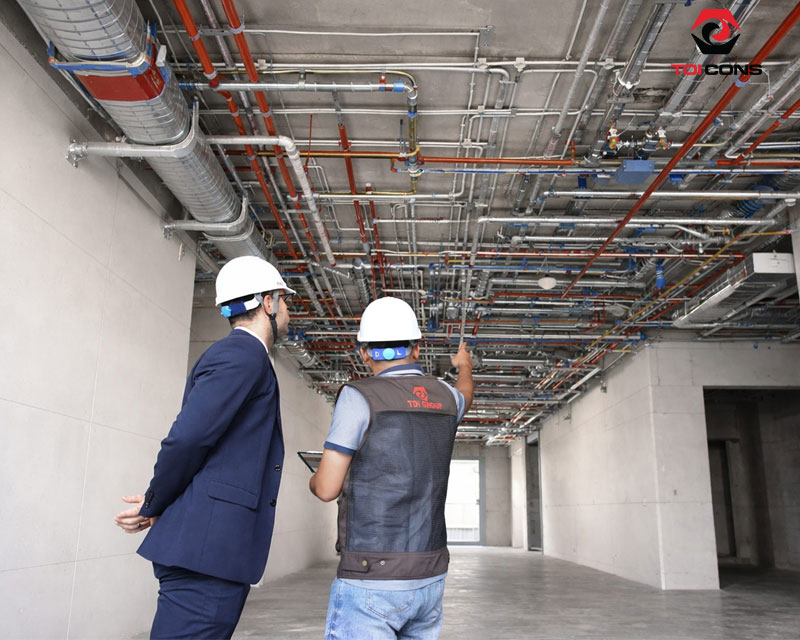

Đảm bảo công trình vận hành ổn định

Toàn bộ các hoạt động của tòa nhà hay nhà xưởng đều phụ thuộc vào hệ thống ME. Từ việc cung cấp điện, cấp thoát nước, điều hòa không khí, thông gió đến phòng cháy chữa cháy và các hệ thống điều khiển, tất cả đều phối hợp đồng bộ để duy trì quá trình vận hành liên tục. Nếu một hạng mục gặp sự cố, hoạt động của toàn bộ công trình có thể bị ảnh hưởng.

Nâng cao sự tiện nghi và trải nghiệm cho người sử dụng

Hệ thống M&E được thiết kế hợp lý sẽ tạo ra môi trường làm việc và sinh hoạt thoải mái hơn. Hệ thống HVAC giúp duy trì nhiệt độ và chất lượng không khí phù hợp, hệ thống chiếu sáng đảm bảo cường độ ánh sáng theo từng khu vực, trong khi hệ thống cấp thoát nước đáp ứng đầy đủ nhu cầu sử dụng hằng ngày. Những yếu tố này góp phần nâng cao hiệu quả làm việc, sức khỏe và sự hài lòng của người sử dụng.

Đảm bảo an toàn cho công trình và con người

An toàn là yêu cầu hàng đầu trong mọi công trình xây dựng. Hệ thống M&E tích hợp nhiều giải pháp bảo vệ như hệ thống báo cháy, chữa cháy tự động, chống sét, tiếp địa và các thiết bị bảo vệ điện nhằm giảm thiểu rủi ro do cháy nổ hoặc sự cố điện gây ra. Đồng thời, hệ thống chiếu sáng sự cố và đèn chỉ dẫn thoát hiểm cũng hỗ trợ quá trình sơ tán khi có tình huống khẩn cấp.

Nâng cao hiệu quả vận hành, giảm chi phí năng lượng

Hệ thống cơ điện tử được thiết kế nhằm đảm bảo các thiết bị và hạ tầng kỹ thuật trong công trình vận hành ổn định, đồng bộ và đạt hiệu suất cao. Việc lựa chọn thiết bị phù hợp, kết hợp với các giải pháp điều khiển thông minh như hệ thống quản lý tòa nhà (BMS), điều khiển chiếu sáng, điều hòa và thông gió tự động giúp phân phối năng lượng hợp lý, hạn chế lãng phí điện, nước và nhiên liệu. Nhờ đó, chủ đầu tư có thể giảm đáng kể chi phí vận hành trong dài hạn, đồng thời nâng cao hiệu quả khai thác và tuổi thọ của công trình.

Thuận tiện cho công tác bảo trì và nâng cấp

Một hệ thống M&E được thiết kế khoa học sẽ tạo điều kiện thuận lợi cho quá trình kiểm tra, bảo trì và thay thế thiết bị khi cần thiết. Các đường ống, cáp điện, tủ điện và thiết bị cơ điện được bố trí hợp lý, có khoảng không gian phục vụ công tác bảo dưỡng định kỳ, giúp kỹ thuật viên dễ dàng tiếp cận và xử lý sự cố. Điều này không chỉ rút ngắn thời gian sửa chữa, giảm chi phí bảo trì mà còn hạn chế ảnh hưởng đến hoạt động sản xuất, kinh doanh hoặc sinh hoạt của công trình.

Cần lưu ý điều gì trước khi triển khai hệ thống M&E?

Để hệ thống M&E vận hành ổn định, an toàn và đạt hiệu quả lâu dài, việc thiết kế và thi công cần được chuẩn bị kỹ lưỡng ngay từ giai đoạn đầu của dự án. Dưới đây là những lưu ý quan trọng khi triển khai hệ thống cơ điện M&E.

Lựa chọn đơn vị thiết kế và thi công có năng lực

Đơn vị thi công M&E đóng vai trò quyết định đến chất lượng và tuổi thọ của toàn bộ hệ thống. Vì vậy, chủ đầu tư nên ưu tiên các nhà thầu có nhiều kinh nghiệm, đội ngũ kỹ sư chuyên môn cao và năng lực triển khai các dự án tương tự. Ngoài ra, việc lựa chọn nhà cung cấp thiết bị uy tín cũng góp phần đảm bảo chất lượng vật tư, tính đồng bộ của hệ thống và tối ưu chi phí vận hành trong tương lai.

Thiết kế đồng bộ ngay từ giai đoạn đầu

Hệ thống ME cần được phối hợp chặt chẽ với kiến trúc, kết cấu và các bộ môn kỹ thuật khác để hạn chế xung đột trong quá trình thi công. Một phương án thiết kế tối ưu không chỉ giúp tiết kiệm chi phí đầu tư mà còn giảm phát sinh sửa đổi, rút ngắn tiến độ và nâng cao hiệu quả khai thác công trình sau khi đưa vào sử dụng.

Tuân thủ các tiêu chuẩn và quy chuẩn kỹ thuật

Trong suốt quá trình thiết kế và thi công, hệ thống M&E phải đáp ứng đầy đủ các quy định về an toàn điện, phòng cháy chữa cháy, cấp thoát nước, thông gió, bảo vệ môi trường và sử dụng năng lượng hiệu quả. Việc tuân thủ các tiêu chuẩn Việt Nam (TCVN, QCVN) cũng như các tiêu chuẩn quốc tế khi cần thiết sẽ giúp đảm bảo chất lượng công trình và đáp ứng yêu cầu của chủ đầu tư.

Kiểm tra, thử nghiệm và nghiệm thu trước khi vận hành

Trước khi bàn giao, toàn bộ hệ thống cần được kiểm tra, chạy thử và đánh giá khả năng vận hành thực tế. Quá trình Testing & Commissioning giúp phát hiện và xử lý kịp thời các lỗi kỹ thuật, đồng thời xác nhận rằng từng hạng mục và toàn bộ hệ thống đều đáp ứng đúng yêu cầu thiết kế, tiêu chuẩn kỹ thuật và điều kiện vận hành của công trình.

Hướng dẫn vận hành và bàn giao đầy đủ cho chủ đầu tư

Sau khi nghiệm thu, đơn vị thi công cần hướng dẫn chủ đầu tư và đội ngũ vận hành cách sử dụng hệ thống đúng quy trình, đồng thời bàn giao đầy đủ tài liệu kỹ thuật, bản vẽ hoàn công và hướng dẫn bảo trì. Việc xây dựng kế hoạch kiểm tra, bảo dưỡng định kỳ sẽ giúp hệ thống hoạt động ổn định, kéo dài tuổi thọ thiết bị và giảm thiểu nguy cơ xảy ra sự cố trong quá trình khai thác.
