Hệ thống điện công nghiệp là gì? Cấu tạo, vai trò, tiêu chuẩn kỹ thuật

Hệ thống điện công nghiệp giữ vai trò cung cấp và phân phối điện năng cho máy móc, dây chuyền sản xuất tại nhà máy, nhà xưởng. Vậy hệ thống điện công nghiệp là gì, gồm những thành phần nào và được vận hành ra sao để bảo đảm an toàn, ổn định? Hãy cùng TDI Cons tìm hiểu chi tiết trong bài viết dưới đây.

Hệ thống điện công nghiệp là gì?

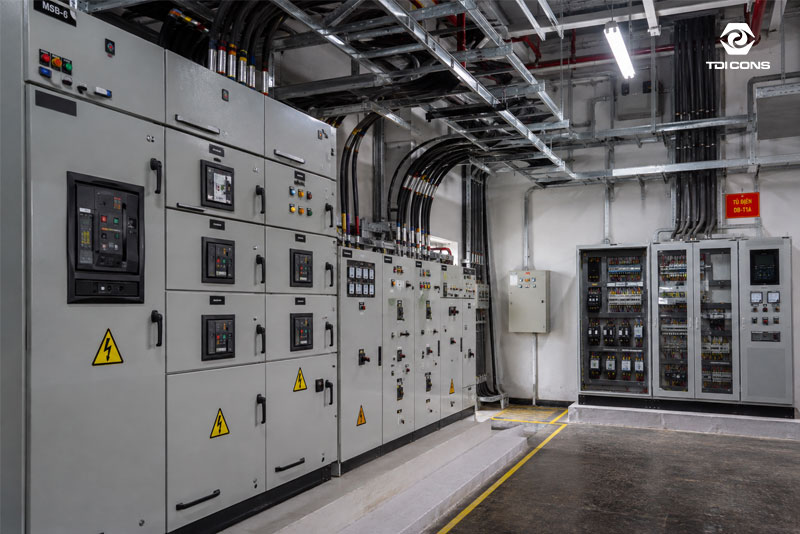

Hệ thống điện công nghiệp là tập hợp các thiết bị và đường dây có chức năng tiếp nhận, truyền tải và phân phối điện năng đến máy móc, dây chuyền sản xuất cùng các phụ tải trong nhà máy, nhà xưởng. Hệ thống được thiết kế nhằm bảo đảm nguồn điện được cung cấp liên tục, an toàn và phù hợp với công suất của từng khu vực, qua đó duy trì hoạt động sản xuất ổn định, hiệu quả.\

Cấu tạo của hệ thống điện công nghiệp trong nhà máy

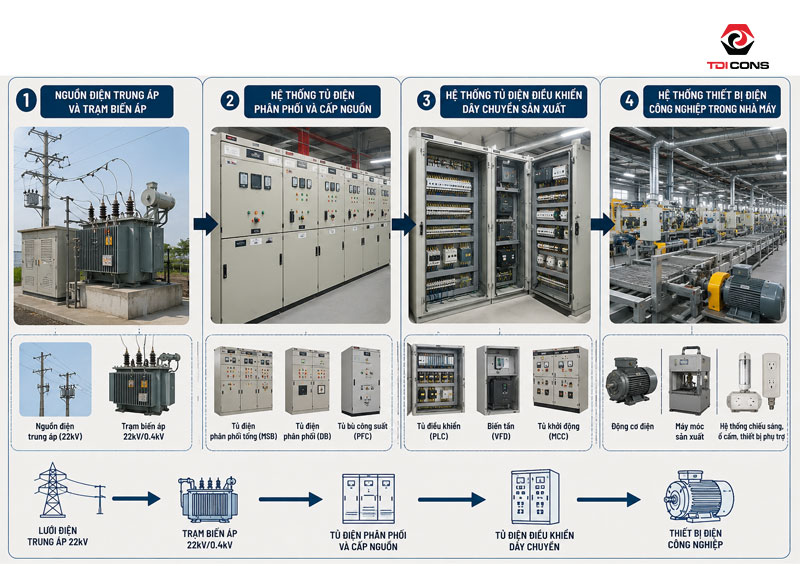

Hệ thống điện công nghiệp trong nhà máy gồm nhiều hạng mục được liên kết đồng bộ, từ tiếp nhận nguồn điện, biến đổi điện áp đến phân phối và điều khiển thiết bị. Mỗi bộ phận đảm nhiệm một chức năng riêng nhằm duy trì hoạt động sản xuất an toàn, liên tục và ổn định.

Nguồn điện trung áp và trạm biến áp

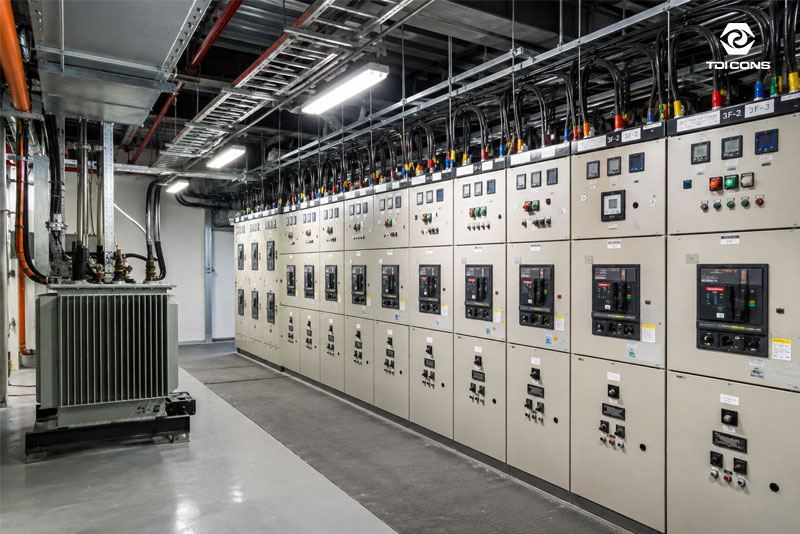

Nguồn điện trung áp được tiếp nhận từ lưới điện khu vực và đưa đến trạm biến áp của nhà máy. Tại đây, máy biến áp chuyển đổi điện áp xuống mức phù hợp, thường là điện áp hạ thế ba pha 380/220V, để cấp cho dây chuyền sản xuất, hệ thống chiếu sáng và các phụ tải khác.

Hạng mục này thường gồm đường dây hoặc cáp trung áp, tủ trung thế, máy biến áp, thiết bị đóng cắt, đo lường và bảo vệ. Công suất trạm biến áp cần được tính toán theo tổng phụ tải và nhu cầu mở rộng của nhà máy.

Hệ thống tủ điện phân phối và cấp nguồn

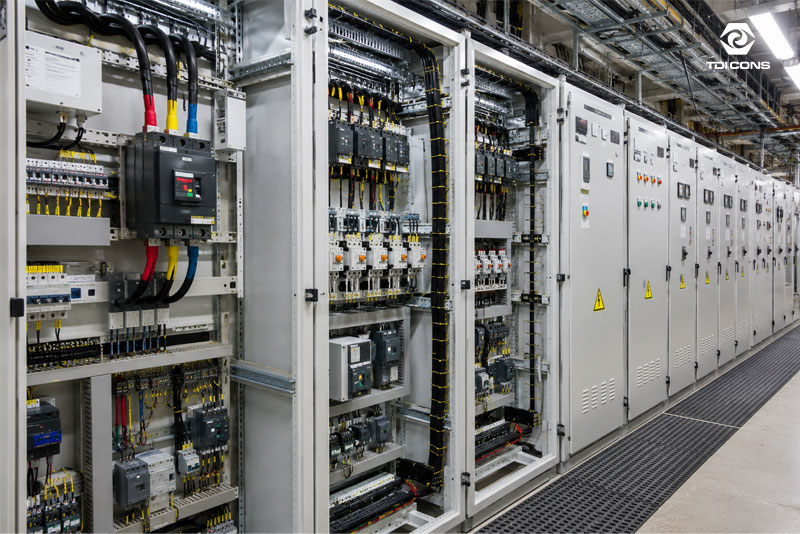

Hệ thống tủ điện có nhiệm vụ tiếp nhận điện từ trạm biến áp và phân phối đến từng khu vực, dây chuyền hoặc thiết bị. Những loại tủ điện phổ biến gồm:

• Tủ điện phân phối tổng MSB: Tiếp nhận và phân phối nguồn điện chính, thường tích hợp ACB, MCCB, ATS, thiết bị đo lường và giám sát.
• Tủ điện phân phối DB: Cấp điện cho từng nhóm phụ tải, khu vực sản xuất, hệ thống chiếu sáng hoặc ổ cắm.
• Tủ chuyển nguồn ATS: Tự động chuyển đổi giữa nguồn điện lưới và máy phát điện dự phòng khi xảy ra mất điện.

Các tủ điện còn giúp đóng cắt, bảo vệ và cách ly thiết bị khi xuất hiện tình trạng quá tải, ngắn mạch hoặc rò điện.

Hệ thống tủ điện điều khiển dây chuyền sản xuất

Tủ điện điều khiển được sử dụng để khởi động, dừng, điều chỉnh và giám sát hoạt động của động cơ, máy móc và dây chuyền sản xuất. Tùy theo yêu cầu công nghệ, tủ có thể tích hợp contactor, relay, biến tần, khởi động mềm, PLC, HMI cùng các thiết bị đo lường và bảo vệ.

Hệ thống giúp máy móc vận hành theo đúng trình tự, kiểm soát tốc độ và công suất, đồng thời phát hiện sự cố để kịp thời ngắt nguồn, bảo vệ thiết bị.

Hệ thống thiết bị điện công nghiệp trong nhà máy

Hệ thống thiết bị điện công nghiệp là nhóm thiết bị trực tiếp sử dụng nguồn điện để phục vụ hoạt động sản xuất và vận hành của nhà máy. Đây là bộ phận có ảnh hưởng lớn đến năng suất, chất lượng sản phẩm và tính liên tục của toàn bộ dây chuyền. Vì vậy, việc lựa chọn thiết bị phù hợp và bố trí nguồn điện hợp lý là yếu tố quan trọng trong thiết kế hệ thống điện công nghiệp.

Các thiết bị điện công nghiệp thường bao gồm máy móc sản xuất, dây chuyền tự động, băng tải, máy gia công, máy đóng gói, động cơ điện và các thiết bị điều khiển chuyên dụng. Bên cạnh đó, hệ thống còn cấp nguồn cho các hạng mục phụ trợ như chiếu sáng nhà xưởng, hệ thống thông gió, điều hòa không khí, máy bơm, quạt công nghiệp và các thiết bị phục vụ vận hành khác.

Ngoài các thiết bị tiêu thụ điện, hệ thống điện công nghiệp trong nhà máy còn được bổ sung nhiều hạng mục nhằm duy trì nguồn điện ổn định và đảm bảo an toàn trong quá trình vận hành, bao gồm:

• Hệ thống máy phát điện và bộ chuyển nguồn tự động (ATS): Cung cấp nguồn điện dự phòng khi xảy ra sự cố mất điện lưới, hạn chế gián đoạn sản xuất.
• Hệ thống ổ cắm công nghiệp: Đáp ứng nhu cầu cấp điện cho máy móc, thiết bị di động và khu vực bảo trì với khả năng chịu tải cao.
• Hệ thống tiếp địa: Bảo vệ con người và thiết bị khỏi nguy cơ rò điện, đồng thời đảm bảo hệ thống điện hoạt động ổn định.
• Hệ thống chống sét: Giảm thiểu tác động của sét đánh trực tiếp và lan truyền, bảo vệ công trình, tủ điện và các thiết bị điện tử trong nhà máy.

Vai trò của hệ thống điện công nghiệp trong sản xuất và các lĩnh vực ứng dụng

Hệ thống điện công nghiệp là hạ tầng kỹ thuật nòng cốt, bảo đảm máy móc, dây chuyền và các thiết bị phụ trợ trong nhà máy được vận hành an toàn, ổn định và liên tục.

Vai trò của hệ thống điện công nghiệp

• Tiếp nhận và phân phối điện năng từ lưới điện đến từng khu vực, dây chuyền và thiết bị sản xuất.
• Duy trì hoạt động liên tục của máy móc, hạn chế gián đoạn do sự cố nguồn điện.
• Hỗ trợ tự động hóa các quy trình, giảm sức lao động và nâng cao năng suất.
• Rút ngắn thời gian sản xuất, tối ưu chi phí vận hành và góp phần hạ giá thành sản phẩm.
• Cấp điện cho các hệ thống phụ trợ như điều hòa không khí, thông gió, hút bụi, hút mùi và kiểm soát độ ẩm.
• Nâng cao khả năng giám sát, điều khiển và quản lý hoạt động của toàn bộ nhà máy.

Các lĩnh vực ứng dụng

Hệ thống điện công nghiệp được sử dụng rộng rãi trong các nhà máy sản xuất thực phẩm, đồ uống, bao bì, linh kiện điện tử, cơ khí, dệt may và chế biến thủy sản. Ngoài việc cấp nguồn cho dây chuyền sản xuất, hệ thống còn phục vụ máy bơm, thông gió, điều hòa, camera giám sát, phòng cháy chữa cháy và các thiết bị an toàn.

Quy trình lắp đặt hệ thống điện công nghiệp

Hệ thống điện công nghiệp giữ vai trò quan trọng trong việc duy trì hoạt động an toàn, ổn định và liên tục của nhà máy. Vì vậy, hệ thống cần được thiết kế, thi công và bảo trì đồng bộ, phù hợp với công suất cũng như đặc thù sản xuất của từng dự án.

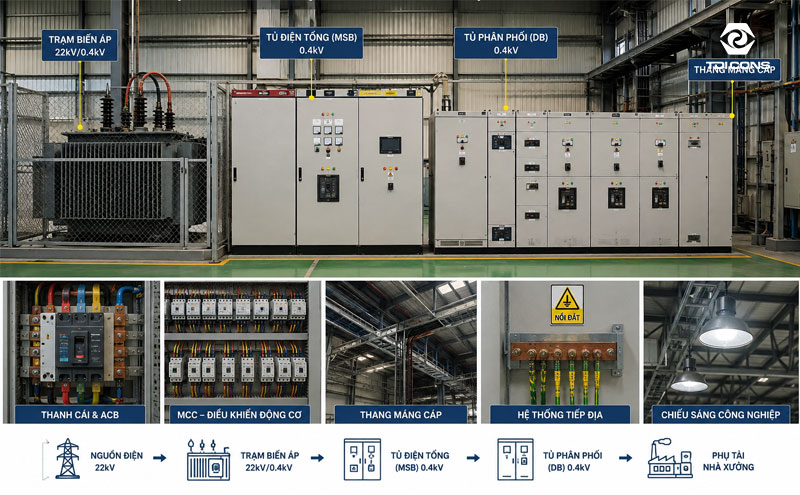

Để hệ thống điện công nghiệp vận hành ổn định, an toàn và đáp ứng nhu cầu sản xuất, quá trình thiết kế, thi công cần được thực hiện theo từng bước cụ thể:

Bước 1: Xác định và tính toán phụ tải điện
Tính tổng công suất tiêu thụ của các thiết bị trong nhà máy, kể cả khi hoạt động đồng thời vào giờ cao điểm. Kết quả này là cơ sở để lựa chọn nguồn cấp và thiết bị điện có công suất phù hợp.

Bước 2: Thiết kế mạng điện cao áp
Kỹ sư tiến hành tính toán, bố trí mạng điện cao áp nhằm bảo đảm khả năng dẫn điện từ lưới điện quốc gia đến nhà máy hoặc xưởng sản xuất. Hạng mục này bao gồm lựa chọn dây dẫn, trạm biến áp và tủ điện phân phối.

Bước 3: Thiết kế mạng điện hạ áp
Mạng điện hạ áp gồm hệ thống đường dây, tủ điện điều khiển và các thiết bị điện. Việc thiết kế cần chú trọng cách đi dây, vị trí lắp đặt và bố trí tủ điện để bảo đảm hiệu quả, thuận tiện và an toàn khi vận hành.

Bước 4: Thiết kế hệ thống chiếu sáng
Hệ thống chiếu sáng cần cung cấp đủ ánh sáng cho từng khu vực sản xuất, đồng thời hạn chế lãng phí điện năng. Số lượng, công suất và vị trí đèn phải được tính toán phù hợp với đặc điểm của nhà xưởng.

Bước 5: Tính toán và thiết kế hệ thống bù công suất
Hệ thống bù công suất giúp giảm tổn thất điện năng, cải thiện hệ số công suất và nâng cao hiệu quả hoạt động của máy móc, thiết bị trong nhà máy.

Sau khi hoàn thiện thiết kế, thi công điện nhà xưởng được triển khai theo hồ sơ kỹ thuật, sau đó tiến hành đấu nối, kiểm tra và chạy thử hệ thống trước khi bàn giao, đưa vào sử dụng.

Tiêu chuẩn kỹ thuật khi thiết kế và thi công hệ thống điện công nghiệp

Thiết kế và thi công hệ thống điện công nghiệp cần tuân thủ các tiêu chuẩn, quy chuẩn kỹ thuật hiện hành nhằm đảm bảo an toàn cho người sử dụng, thiết bị và hoạt động sản xuất. Tùy quy mô nhà máy, cấp điện áp và đặc điểm phụ tải, hệ thống cần được tính toán và lựa chọn giải pháp phù hợp. Một số yêu cầu kỹ thuật cần quan tâm gồm:

• Tính toán phụ tải điện: Xác định chính xác công suất của máy móc, dây chuyền sản xuất và các phụ tải phụ trợ để lựa chọn công suất máy biến áp, dây dẫn, cáp điện và thiết bị đóng cắt phù hợp.
• Lựa chọn thiết bị điện: Tủ điện, aptomat, contactor, rơ le, cáp điện và các thiết bị bảo vệ phải đáp ứng yêu cầu về dòng điện, điện áp, khả năng chịu tải và điều kiện môi trường lắp đặt.
• Đảm bảo an toàn điện: Hệ thống phải có giải pháp bảo vệ quá tải, ngắn mạch, rò điện và chống điện giật. Các thiết bị có vỏ kim loại cần được nối đất theo yêu cầu kỹ thuật.
• Thiết kế hệ thống tiếp địa và chống sét: Bố trí hệ thống tiếp địa phù hợp với từng khu vực, đồng thời triển khai giải pháp chống sét trực tiếp và chống sét lan truyền để hạn chế nguy cơ hư hỏng thiết bị.
• Bố trí đường dây và cáp điện: Cáp điện cần được lựa chọn đúng tiết diện, cấp điện áp và phương pháp lắp đặt. Thang máng cáp, ống luồn và tuyến cáp phải được bố trí khoa học, đảm bảo khả năng tản nhiệt và thuận tiện cho kiểm tra, bảo trì.
• Kiểm tra và nghiệm thu: Sau khi hoàn thành thi công cần kiểm tra cách điện, tiếp địa, thiết bị bảo vệ, tủ điện và khả năng vận hành của hệ thống trước khi đưa vào sử dụng.
